综合布线技术是一门理论与实践紧密结合的专业技能课，而在实际教学中，大多数学校实践教学环节普遍薄弱，只能完成网线接头制作等简单的实践教学内容，没有一套好的实训环境训练学生的职业能力。而在《教育部等六部门关于实施职业院校技能型紧缺人才培养培训工程的通知》和《国务院关于大力推进职业教育改革与发展的决定》的政策指导下，综合布线技术实训室就应运而生了。

现有较为完善的综合布线实训室一般需要具备三部分的功能：即知识学习部分、技能训练部分和工程实践部分。知识学习部分提供各种资料、图像、录像、样品等，整体呈现综合布线系统工程所涉及的各种知识和产品。技能训练部分主要通过训练装置提供给学生对各种布线产品的基本安装和操作的基本技能。工程实践部分分为实际工程项目教学和模拟工程项目教学，相对于实际工程项目这种实习型的教学，模拟工程项目实践教学是在经过深化设计的模拟布线工程环境中，给学生提供布线工程涉及的各个子系统和路由的设计、管理、安装等全方位的训练。

1.2 实训室建设理念

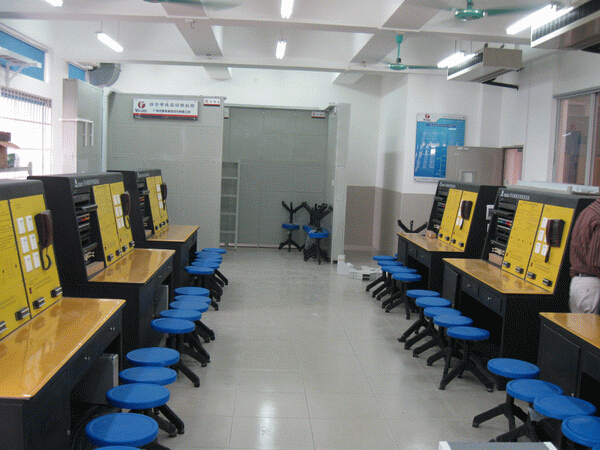

Vcom综合布线实训室本着建成集“教、学、做”为一体的教学环境和校内生产性实训基地的理念，从演示实践教学、基本技能训练实践教学、工程项目实训实践教学三个层面为综合布线技术课程教学提供了整套实践教学解决方案，其基于综合布线工程工作过程的工程项目实训教学充分体现了职业教育的特点。

实训室能完成从设计、安装、测试到验收的综合布线工程全过程的教学任务，使学生对抽象的综合布线知识有了直观生动的认识，通过综合布线基本技能实训和工程项目综合训练，培养学生从事综合布线领域项目经理、布线工程师和工程监理等岗位的职业能力。

通过数年不断的完善，我们的实训室方案已形成了三位一体的整体思路，旨在使学生通过对综合布线系统规范标准、基本技能、工程项目的学习和实践，获得扎实的职业技能，做到教学与实际工程项目职业能力的无缝对接。为国内高职院校提供新的人才训练机制与模式。此外，我们为综合布线实训室的功能进行扩展，由无源的布线系统增加网络设备的调试内容，构成一个整体的网络硬件环境，达到与现实工程环境的高度统一，最终形成一个可使用的精简网络环境。

1.3 公司简介

广州市唯康通信技术有限公司是集研发、生产、销售为一体的国际知名综合布线厂商,产品畅销亚太地区，生产基地位于东莞茶山占地面积1.4万平方米，,员工1100多人，年产值2.8亿人民币。公司在不断创造利润和社会财富的同时一直致力于综合布线技术人才的培养,多年以来先后与众多院校实施了联合开发综合布线技术教材、订单式人才培养等校企合作项目。为中、高职以及本科院校建立融教学、培训、科研功能一体，具有仿真工作环境的综合布线实训基地，提供完整成熟的解决方案，促使课堂教学与真实工作环境一体化。这样既能让学生学习掌握综合布线技能，又能培养学生自我管理能力、组织协调能力、团体协作能力、企业机制适应能力和市场竞争意识，为他们走上社会后与企业实现“无缝”对接打下坚实的基础。“校企合作”目的在于搭建一个学校、企业、学生就业多方互利多赢的平台，使学生就业与企业的需求能够实现“无缝对接”。学校和企业共同参与制订教学计划促进教学与生产的结合，更好地为企业培养和输送优秀的技能型人才，实现职业教育为企业服务，促进企业生产力发展的教育培养目标、促进科技、经济及企业的可持续发展。

公司在2003年建起了国内第一家综合布线实训室，2006年在国内率先推出了完整的综合布线实训室建设方案，并于2008年推出了第二代综合布线实训室，现已结合智能楼宇，研发出新一代的综合布线实训室，并于 2008年12月14日被广州市教育局选为该年度高职院校计算机技能竞赛唯一指定产品，2009年作为广东省中、高职，重庆市和上海市校综合布线竞赛使用产品，2010年当选为全国职业技能大赛综合布线赛项唯一指定产品，部分省市选拨赛使用产品。

1.4 成功案例

1.4.1 VCOM综合布线实训室实施院校（2010年9月前）

（1）	北京市财经学校	（45）	石家庄邮电职业技术学院	（89）	湖南第一师范学校
（2）	广西师范大学	（46）	云南开远职业高职学校	（90）	巩义市第二职业中等专业学院
（3）	海南银行学校	（47）	河南省平顶山市理工学院	（91）	辽宁公安司法管理干部学院
（4）	广州市白云行知职业技术学院	（48）	深圳市龙岗区中等专业学校	（92）	贵州省商业学校
（5）	芜湖信息技术职业学院	（49）	云南省财经学校	（93）	珠海城市职业学院
（6）	海南经济学校	（50）	佛山职业技术学院	（94）	哈尔滨金融高等专科学校
（7）	黑龙江农业职业技术学院	（51）	武汉船舶职业技术学院	（95）	武汉交通职业学院
（8）	陕西商贸学校	（52）	厦门技师学院	（96）	云南爱因森软件职业学院
（9）	江门第一职业技术学校	（53）	云南省交通职业技术学院	（97）	广州城市职业学院
（10）	广州番禺职业技术学院	（54）	黄河水利职业技术学院	（98）	广州科技贸易职业学院
（11）	广东交通职业技术学院	（55）	山西运城职业技术学院	（99）	深圳信息职业技术学院
（12）	广东科学技术职业学院	（56）	广州市冶金技师学院	（100）	广东工贸职业技术学院
（13）	广州南洋理工职业学院	（57）	广州铁路职业技术学院	（101）	广州航海高等专科学校
（14）	江苏健雄职业技术学院	（58）	云南玉溪第二职业中学	（102）	佛山市华材职业技术学校
（15）	重庆商业职业学院	（59）	广州番禺区新造职业技术学校	（103）	广州市天河职业高级中学
（16）	韶关中等职业技术学院	（60）	珠海市第三中等职业学校	（104）	广州市电子信息学校
（17）	广州工商职业技术学院	（61）	顺德梁銶琚职业技术学校	（105）	广州市旅游商贸职业学校
（18）	广州城建职业学院	（62）	珠海技工学校	（106）	深圳市宝安职业技术学校
（19）	四川成都财贸职业高级中学	（63）	珠海市第一中等职业学校	（107）	深圳市博伦职业技术学校
（20）	广东省林业职业技术学校	（64）	中山高级技工学校	（108）	深圳市宝安区沙井职高
（21）	斗门区第三中等职业学校	（65）	雷州市职业高级中学	（109）	广州公用事业高级技工学校
（22）	广州化工学校	（66）	中山市中等专业学校	（110）	顺德区郑敬诒职业技术学校
（23）	清远清城区职业技术学校	（67）	中山市东风镇理工学校	（111）	顺德区胡宝星职业学校
（24）	广州市轻工高级技工学校	（68）	佛山顺德陈登职业技术学校	（112）	深圳市育新学校
（25）	深圳市第一职业技术学校	（69）	顺德胡锦超职业技术学校	（113）	广州市冶金高级技工学校
（26）	广西职业技术学院	（70）	北京市信息职业技术学院	（114）	河南财政税务高等专科学校
（27）	柳州运输职业技术学院	（71）	海南省经济贸易技术学校	（115）	河南职业技术学院
（28）	广西石化学校	（72）	河南淮阳职业技术学院	（116）	呼和浩特职业技术学院
（29）	广西机电工程学校	（73）	贵州商业学校	（117）	内蒙古化工学院
（30）	山西机电职业技术学院	（74）	辽宁机电职业技术学院	（118）	吉林信息工程学校
（31）	沈阳市金融学校	（75）	内蒙古信息职业技术学院	（119）	郑州铁路职业技术学院
（32）	天津第一商业学校	（76）	黑龙江机电工程学校	（120）	安徽商贸职业技术学院
（33）	安徽工业职业技术学院	（77）	安徽电子信息职业技术学院	（121）	安徽职业技术学院
（34）	肥东职业教育中心	（78）	潜山县职业技术教育中心	（122）	漳州职业技术学院
（35）	贵州交通职业技术学院	（79）	苏州建设交通高等职业学校	（123）	江苏技术师范学院
（36）	常熟职业教育中心	（80）	太仓中等专业学校	（124）	上海信息管理学校
（37）	四川贸易职业中学	（81）	成都电子机械高等专科学校	（125）	四川商贸职业技术学校
（38）	南海信息技术学校	（82）	肇庆职业学校	（126）	上海信息技术学校
（39）	上海电子信息职业技术学院	（83）	宁波城市职业技术学院	（127）	广元沧溪职业技术学校
（40）	绵阳职业技术学校	（84）	新都职业技术学校	（128）	浦江职业中学
（41）	成都商业服务学校	（85）	泸州江阳职业中学	（129）	海南软件职业技术学院
（42））	中山职业技术学院	（86））	顺德职业技术学院	（130））	罗定职业技术学院
（43）	广东省高级技工学校	（87）	东莞市职业技术学校	（131）	珠海市斗门区第三中等职业学校
（44）	顺德区陈村职业技术学校	（88）	广州现代信息工程职业技术学院	（132）	高明职业技术学校

1.4.2 部分实施VCOM综合布线实训室院校

武汉交通职业学院		湖南第一师范学校
广东科学技术干部学院		厦门技师学院
云南爱因森软件职业学院		黄河水利职业技术学院
广州轻工高级技工学校		哈尔滨金融高等专科学校

1.5 全国中、高职业院校综合布线技能竞赛（基于VCOM实训室）

2010年部分省市中等职业学校综合布线竞赛 2008年广州市属高职院VCOM杯竞赛

2010年吉林省中职综合布线选拨比赛 2009年广东“高校杯”高职高专综合布线竞赛

2010年6月25日天津全国中职综合布线技能大赛 2009年广东中等职业学校综合布线竞赛

2010年全国职业院校技能大赛高职组“计算机网络组建与安全维护”赛项竞赛

1.6 全国各地职业院校综合布线师资培训（基于VCOM实训室）

2010年杭州市中职教师综合布线师资培训 2009年湖北省中职教师综合布线师资培训

2009年四川省中职教师综合布线师资培训 2009年黑龙江省中职教师综合布线师资培训

2010年在昆明开展综合布线产品研讨会我司定期开展综合布线国家职业资格认证培训

2010年我司组织召开行业内综合布线和智能建筑技术应用与教育论坛

二、学校综合布线实训室建设方案

2.1 学校简介

1、学校名称：玉溪第二职业中学

2、学校类别：中等职业学校

3、学校地点：玉溪市红塔区

4、学校简介：

2.2 建设需求

2.2.1 专业教学要求

玉溪第二职业学校计算机网络技术专业现有三届在校学生，每届3个班，每班约45人。该专业开设了综合布线课程，其中实践教学环节48学时。

2.2.2 实训室目标功能需求

为满足学院综合布线课程实践教学需求，需建设综合布线实训室，该实训室需具备演示实践教学、基本技能训练实践教学、工程项目实训实践教学45人左右）的教学要求。等功能，能同时满足一个班（

2.2.3 场地要求

综合布线实训室面积80平方米以上，场地楼高最少2.8米。建议教学区需配备投影机，根据实训室的面积，约需2台5匹的立式柜机，电功率为10.5KW，照明及实训室操作用电约4.5KW,总电力负荷最高16KW。

2.3 实训配置与功能一览表

实训室设备配置表
项目	类型	组件名	数量	功能简述
一	展示模块	综合布线产品展示柜（VZ0801）		提供综合布线常用电缆识别学习，网络接插件种类识别学习，综合布线工具识别学习，综合布线辅材识别学习
		综合布线产品展示柜（VZ0901）		提供综合布线常用电缆识别学习，网络接插件种类识别学习，综合布线工具识别学习，综合布线辅材识别学习
		中心设备间通信链路装置（VZ0802）		作为实训室的BD设备间，提供整个实训室数据、光纤、语音信号的交换功能；提供综合布线结构中的设备间子系统展示，提供机柜设备及跳线安装规范展示；防静电地板安装展示。
		管槽系统展示装置（VZ0803）		展示工程布线管槽桥架安装规范模型，识别各种管槽桥架配件，学习管槽桥架安装工艺。
		教学展板（VZ0804）	6张/套	综合布线主要知识学习

二	基本技能实训模块	多功能综合布线实训台（VS1001）		模拟楼层FD-TO永久链路实训平台，可进行铜缆、光纤永久链路布线，可进行干线子系统链路端接；设备安装、端接实训，跳线制作及理线安装实训；可进行网络、语音链路真实联通实训；可兼容网络现场认证测试仪进行故障定位和分析（如：跨接、反接、短路、开路、串扰、回波损耗、超长等），可支持工程文档制作，测试数据导入，网络链路接入调试，教师能根据教学和实训需要随时自由设置各种故障。
		多功能综合布线实训台（VS0801）		模拟楼层FD-TO永久链路实训平台，可进行铜缆、光纤永久链路布线，可进行干线子系统链路端接；设备安装、端接实训，跳线制作及理线安装实训；可进行网络、语音链路真实联通实训；可兼容网络现场认证测试仪进行故障定位和分析，可支持工程文档制作，测试数据导入，网络链路接入调试。
		标准网络实训机架（VS0802）		能够进行网络铜缆的配线和端接实训；能够进行110语音配线架主干端接；能够制作和测量4根网络跳线，能够制作模拟配线端接、永久链路常见故障，如：跨接、反接、短路、断路等;实训设备具有3000次以上的端接实训功能;能够搭建多种网络链路和测试链路的平台。
		标准网络实训机架（VS0802A）		能够进行网络铜缆的配线和端接实训；能够进行光纤配线和熔接实训;能够进行110语音配线架主干端接；能够制作和测量4根网络跳线;能够构建FD-TO永久链路8条，能够制作模拟配线端接、永久链路常见故障，如：跨接、反接、短路、断路等;实训设备具有5000次以上的端接实训功能;能够搭建多种网络链路和测试链路的平台。
		光纤熔接实训平台（VR1003）
		不锈钢操作台（VS0902）		提供综合布线实训材料准备区域和进行常规性技能训练

三	工程项目实训模块	钢结构模拟工程实训楼（VM2A5B1C）		仿真网络工程实际环境，可以模拟综合布线7个子系统的实训；单墙双面可满足大于2个人的同时实训操作；墙面可兼容所有标准工程挂墙机柜安装，墙面实训安装方式与实际工程保持较大相似度；墙体应有带漏电保护装置的电源接口；墙面安装孔可实现5000次以上实训操作，可实现模块化维护。

四	实训工具	综合布线工具箱（VG0802）		满足综合布线实训安装需要。
		实训配套工具		工程项目模拟实训配套工具
		光纤熔接机（VR 800）		满足光纤熔接实训
		现场认证测试仪		网络链路的电气性能认证设备

五	配套材料	配套实训布线设备与材料	1批	提供1-2次学生实训的配套布线材料
五	配套材料	配套实训辅材	1批	提供1-2次学生实训的配套辅材
六	配套教学支持	综合布线技术与工程教材	1本	国家十一五规划教材,高等教育出版社2008年出版
		综合布线课程PPT教案	1套	电子版，方便老师教学
		综合布线安装操作指南	1套	视频动画版,用动画和视频演示网线制作,模块端接,光纤熔接,链路测试等安装操作步骤
		综合布线实训指导书	4本	电子版与纸质版4本。
		综合布线师资培训	2名	免费VCOM综合布线实训室培训讲师培训
		《综合布线工程设计规范》	1本	GB50311-2007 为学校提供最新综合布线系统设计规范
		《综合布线工程验收规范》	1本	GB50312-2007 为学校提供最新综合布线系统验收规范

实训功能一览表
序号	教学类型	实训功能	实训场地	学时
1	综合布线器材与材料认识教学	综合布线常用线缆与连接件介绍	综合布线展示柜	1
2		综合布线常用工具操作规范介绍	综合布线展示柜/教学展板	1
3		综合布线系统结构介绍认识	中心设备间/管槽展示装置	1
4	基本技能训练实践教学	PVC线槽线管成型训练	综合布线实训台/不锈钢工作台	2
5		水晶头端接与测试训练	综合布线实训台测试模组	1
6		配线架打线技能训练	多功能综合布线实训台打线装置	1
7		网络配线架安装、数据主干端接实训	多功能综合布线实训台内嵌机架	2
8		110配线架安装、语音大对数电缆端接实训	多功能综合布线实训台内嵌机架	2
9		光纤配线架安装、室内多模主干光缆熔接	多功能综合布线实训台内嵌机架	2
10		水平子系统安装训练	多功能综合布线实训台水平线槽	2
11		工作区子系统安装训练	多功能综合布线实训台工作区	1
12		链路测试及故障排查训练	多功能综合布线实训台	2
13		网络交换机安装与配线连接	多功能综合布线实训台内嵌机架	2
14		数据、语音实训成果检验	多功能综合布线实训台用电话、笔记本进行真实测试	1
15	工程项目实训实践教学	工程项目现场查看教学	钢结构工程项目模拟楼	1
16		工程图纸制作、方案讲解教学	课堂或电脑房	6
17		管槽路由安装施工实训	钢结构工程项目模拟楼垂直及水平路由	3
18		落地、挂墙机柜安装实训	钢结构工程项目模拟楼设备间、2层管理间	1
19		主干及水平线缆布放实训	钢结构工程项目模拟楼路由管槽	2
20		数据配线架主干端接实训	模拟楼2层管理间和设备间机柜	2
18		语音配线架主干端接实训	模拟楼2层管理间和设备间机柜	2
21		工作区子系统安装实训	钢结构工程项目模拟楼工作区	2
22		现场性能认证测试	采用现场认证测试仪测试	2
23		验收教学	对现场安装情况进行检验	2
24		工程文档制作	课室或电脑机房	4
课时统计				48

2.4 平面布置图

（一）

2.5 实训室网络链路结构

秉承工程环境仿真实训理念，VCOM综合布线实训室最大的特点是构建一套可真实运行的网络实训环境。并完整体现综合布线七个子系统的概念，将布线子系统概念用产品实物结构进行重现。

综合布线七个子系统分布图

综合布线链路结构

VCOM综合布线实训室链路结构

三、主要设备及功能

3.1 布线产品展示柜

产品型号：VZ1001（一）

产品规格：宽3800mm，高2200mm，厚500mm

产品结构：分上下层铝合金结构，上层为2个1900 mm×300 mm×1600 mm的展台，下层为4个950 mm×500 mm×600 mm的工具柜，带组合式玻璃门，带8个射灯装置。

产品配置

展示通信电缆28种，双绞线和光纤跳线14种，面板5种，底盒3种，水晶头5种10个，信息模块5种10个，光纤耦合器2种4个，数据配线架5种，语音配线架2种，光纤配线架2种，理线架1种，双绞线工具8种，光纤工具包1套。每个产品和工具都有单独标签，包括名称、规格和用途三项内容。

实训功能

提供综合布线常用电缆识别学习，网络接插件种类识别学习，综合布线工具识别学习，综合布线辅材识别学习。

产品型号：VZ0901（二）

产品规格：宽5000mm，高2200mm，厚350mm

产品结构：钢板固定、牢固美观。柜内安装钢板，在钢板上固定和展示各种材料/工具/设备等。灵活布展，可经常调整展示内容和方式。

产品配置：展柜结构上采用柜式结构展示，内部带有灯光照明，正面带有透明玻璃门，下方带有木质储物柜；带有铜缆器材展示柜1个，包含双绞线铜缆5种，接插件11种以上；光缆器材和工程实例展示柜1个，包含室内、外光缆6种以上，光纤配线架、耦合器5种以上，光纤跳线、尾纤5种以上，架空、固定器材及模型7种以上；网络工程常用工具展示柜1个，包含常用布线工程工具18以上；网络工程常用安装配件展示柜，包含PVC管槽5种以上，配套连接头20种以上，金属线槽1种以上，配套连接配件5种以上，其它固定用配件5种以上。

实训功能

提供综合布线常用电缆识别学习，网络接插件种类识别学习，综合布线工具识别学习，综合布线辅材识别学习

3.2 中心设备间通信链路装置

.产品型号：VZ0802

产品规格：设备间机柜宽800mm，深800mm，高2000mm；防静电地板1800mm×1800mm。

产品结构：中心设备间/通信链路展示装置由设备间通信链路装置和干线子系统组成，设备间通信链路装置位于实训室教学区，属于综合布线设备间子系统，上连接校园网语音及数据网络，下连接工程项目模拟实训楼和多功能综合布线实训台，是实训室的通信枢纽装置，同时展示布线链路的结构。此装置不仅让综合布线实训室形成一个互联互通的真实网络结构，而且可以让学生直观的认识、了解建筑物布线中心设备间的基本架构。

产品配置：

(1)42U 800*800*2000黑色豪华型立式机柜1台

(2)24口网络交换机1台

(3)8口(SC-RJ45)光电收发器1台

(4)4进16出语音交换机1台

(5)24口cat5e模块式配线架1个

(6)24口cat6配线架1个

(7)100对110语音配线架3个

(8)理线架3个

(9)24口SC光纤配线架3个

(10)其它连接材料：SC 尾纤48条；彩色cat5e 2米跳线18条；彩色cat6 2米跳线6条；110-110 1对跳线6条；110－RJ45 1对跳线6条；SC-SC 3米双工光纤跳线6条；cat5室内25对线缆80米；室内多模8芯光缆100米；cat6非屏蔽网线1箱；cat5e非屏蔽网线1箱；3*1.5电源线80米；2/3电源插座10个。

实训功能

1、整个实训室内部的设备均可与此中心设备间互联互通，可模拟构成建筑物、建筑群子系统，直观的让学生理解建筑物间的联系。

2、由中心设备间统筹了实训室的内部网络，使实训室内部每台设备间均可相互通信，如中心设备间已连接互联网，学生在做完各项实训任务后，可自行测试其实训成果。增加实训的真实性。

3.3 综合布线教学展板

产品型号：VZ0804

产品规格：每张1100mm×800mm，共计6张，采用亚克力板内夹喷画结构

产品结构：在每张采用广告螺丝进行安排，图文并茂方便指导学生进行各种综合布线技能的训练。

产品配置：综合布线系统结构图1张，安装指导图1张，工程管理图1张，测试模型图1张，验收标准图1张，光纤熔接图1张。

实训功能

使学生了解水晶头端接流程；使学生了解信息模块端接流程；使学生了解数据配线架安装流程；使学生了解光纤熔接流程；使学生了解综合布线系统连接；使学生了解双绞线链路主测试的要故障类型

3.4 多功能实训操作台（2010年国赛专用产品）

产品型号：VS1001

产品规格：台式结构，宽1800mm，高1480mm，厚800mm。

产品配置：VCOM数码显示网络跳线测试模组1套、VCOM数码显示打线训练模组1套、VCOM网络链路故障测试模组1套、带有嵌入式12U开放式机架1个、内置水平线槽装置一套、VCOM嵌入式计算机终端设备1套、工作区信息点模组1套、内嵌带锁盘线柜一个、配套220V漏电保护电源组件（含3个电源插座）、数据配线架3个（超五类、六类打线式、模块式各一个）、语音110配线架2个、理线环2个、12口光纤配线架1个、电话机1部。

实训操作台可维护性强，各个训练功能和测试功能模组全部采用结构化设计，当其中一部分因磨损需要更换时可以采用最小化的方式，只需对单一模组进行更换，节约日后维护成本和教学成本。

产品功能：

（1）网络跳线制作与测试训练：VCOM数码显示跳线测试模组采用单片机设计，能瞬间判断和显示跳线接线图所有故障状况，最多同时测试4条链路或跳线；

（2）打线技能训练：VCOM数码显示打线训练模组带有2套打线训练套件，可同时提供两名学生进行双绞线打线训练，每个套件可一次可提供打线达48次，打线训练时对应数字显示装置即时显示对应芯线端接情况，正常则用绿色数字显示对应的接点，如芯线出现端接错误、短路等情况，则数码显示的颜色将以红色提示。

（3）铜缆、光缆链路故障模型测试验证：内嵌VCOM网络链路故障测试模组，可提供铜缆及光缆的常见链路故障模型验证测试，设置有综合布线工程中常见的链路故障模型11种，其中铜缆故障链路8种（正常线对、直通线对、短路故障、开路故障、串绕故障、近端串扰故障、插入损耗故障、回波损耗故障），光缆故障链路3种（断点光纤线、正常光纤线、损耗异常光纤线），经过实训，学生可掌握综合布线工程常见的链路故障出现形式及排除技能。

（4）综合布线链路安装实训：实训台机架即综合布线链路结构中的FD（楼层配线架），内嵌的水平线槽装置为永久链路路由环境，工作区信息点模组为墙上工作区信息点位，使用配线架、理线架、线缆、信息模块等产品，即可在综合布线实训台构成典型的综合布线系统配线链路，完成从主干端接、配线架安装、水平线缆布线、工作区信息点端接、交换机安装、终端接入的系统性工程技能实训课程。

（5）设备安装及调试：实训台是开放式标准平台，网络专业实训教学过程中，可将网络设备安装于实训台机架，并根据需要布放数据及语音水平线路，根据预设的网络拓扑结构调试设备后，接入终端设备，即可形成真实的楼层有源网络环境。而多个实训台的组合甚至可以组合成建筑群园区实训模型。

（6）嵌入式计算机：实训台嵌入计算机1部（带19英寸液晶）。除了作为终端PC进行网络接入实训和调试之外，电脑内置了实训操作教学视频可实时指导学生实训操作，并内置了测试设备数据管理软件，可导入和分析验收测试数据资料；电脑可安装综合布线工程设计软件、制图软件、材料预算等软件，实训总和布线设计教学和验收文档制作教学，是非常实用的计算机平台

（7）语音链路构建实训：经过中心链路装置配置程控交换机或路由器的语音模块配置，即可提供实训台上工作区信息点语音信号源接入，实训时在原有试训的数据链路上，

（8）光纤到桌面链路实训：在实训台机架安装光纤配线架，并由配线架向工作区布放光缆，并采用熔接技术将光缆端接于两端设备，形成光纤到桌面的链路结构，如在终端接上光纤终端或光电收发器，则可构成光纤到着面链路。

实训功能

1、网络链路模拟故障测试模块

①模块组成：由11组信息终端子组成11条常见综合布线链路故障，分别为铜缆网络故障线8条、光纤故障线3条。

②教学要点：设置模拟故障，可为学生提供模拟故障范例，为学生实训电气性能测试提供实训平台。

③实训内容：故障线缆电气性能测试、测试结果导出、测试结果分析、测试文档编写。

2、内嵌计算机模块

①模块组成：计算机主机一台、19寸液晶显示器一台、计算机开关与信息接入、输出面板一套。

②教学要点：实现实训室点对点多媒体教学，为综合布线电气链路测试仪器提供数据导出、测试结果分析、测试文档导出提供直接计算机平台，为模拟综合布线工程设计与文档制作提供直接计算机平台。

③实训内容：电气链路测试仪测出与分析，点对点多媒体教学，综合布线模拟工程设计、综合布线模拟工程文档编写等内容。

3、打线训练模组（八位显示管）

①模块组成：打线模组、八位数字显示管

②教学要点：打线训练，带实时打线效果测试显示。

③实训内容：打线训练，带实时打线效果测试显示。

4、光纤链路安装模块

①模块组成：光纤配线架、光纤链路布线槽、光纤信息终端面板。

②教学要点：光纤线缆端接、光纤跳线安装、光纤链路铺设、光纤面板安装。

③实训内容：光纤链路由楼层管理间到工作区面板链路铺设与端接。

3.5 多功能实训操作台(2010年部份省市竞赛使用产品)

产品型号：VS0801

产品规格：全钢结构，分上下层，宽1800mm，高1480mm，厚800mm。

产品结构：钢结构台体1台，内嵌12U网络机架1个，内嵌水平布线槽一套；带LED显示的跳线测试模组1套；带LED显示的配线打线训练模组1套；带有6个86型工作区信息面板；网络配线架3个，110语音配线架2个，理线架2个，电话机1部；带漏电保护电源面板3个。

产品功能：

（1）配线架打线训练装置4套，能同时进行4个学生的打线实训，单次可端接192次，每人用3根双绞线连接于打线装置的上下两端，平均每位学生可训练打线达48次（按每次4人计），对应指示灯即时显示通断，能实现实验仪指示灯直观显示每次压接线的线序和电气连接情况。

（2）网络跳线制作与测试实训装置1套。网络跳线制作与测试实训。学生可制作任意多条RJ45接口跳线，现场无限数量测试。网络跳线测试装置显示线缆跨接、反接、短路、开路等故障。

（3）配线实训装置。装有12U开放式机架1个，网络配线架3个，110配线架3个，理线架1个，光纤配线架1个，网络交换机1台，RJ45-RJ45跳线7条，RJ45-110跳线2条。在配线实训装置，可完成垂直主干子系统的5E、6类数据配线架、110语音配线架、光纤熔接实训和水平子系统5E类数据配线架端接实训。每位学生在5E数据配线架端接2条电缆，在6类数据配线架端接1条电缆，在110语音配线架上端接25对大对数电缆1条，熔接光纤8芯。从中心设备间敷设来的线缆已预留足够的长度盘于盘缆柜中，按每次光纤熔接冗余500mm，大对数端接冗余300mm,4对双绞线端接冗余200mm预算，预留线缆可完成60人实训，按每张实训台每届12人次实训预算，预留线缆长度能训练5届学生。

（4）水平子系统线槽装置1套，从嵌入式机架（配线间）到工作区信息插座的水平链路。配合工作区信息模块安装，组成12条链路，采用测试仪可以同时进行12条线路测试，并对应指示灯显示。

（5）工作区子系统信息接口端接装置1套。包括6个信息插座和电话机1部。工作区信息插座实训。实训操作台的水平子系统工作区有信息接口6个，可任意进行不同类型（电缆和光缆，数据和语音，5E类和6类）终端信息插座端接实训，工作区配电话机一部，通过中心设备间的电话交换机进行真实分组通话测试，实现网络链路终端设备真实连接扩展功能。

（6）学生通过楼层配线间实训、水平子系统线槽实训、工作区子系统实训完成综合布线基本技能训练，所有实训正确后，在此操作台上可实现与钢结构工程模拟实训楼形成互联互通的真实网络通道，整体实训室接入校园网或互联网在操作台上可以实现上网、通电话的真实建筑环境。

3.6 钢结构模拟墙（2010年国赛专用产品）

VCOM钢结构模拟工程实训楼块由经过深化设计的新型实训模拟建筑组成，本方案中模拟楼设有管理间8个、工作区8个，包含一座建筑物的所有综合布线功能区域，从而构建仿真的实训环境。模拟建筑实训路由环境由明布线和暗布线两种方式，可使设计学生人数每人最少安用一个信息点，以项目组为单位完成综合布线7个子系统的设计、安装、工程管理监理、测试验收等内容的综合训练。

产品型号：VM-2A5B1C，十+T布局

产品规格：单堵墙体长1800mm，高2720mm，墙厚200mm；楼层板长1800mm×宽1400mm×厚60mm。

产品配置：钢墙7面，楼层板1块，护栏1套，楼梯1套。具有15个实训区域，可以分配为13个工作区、13个垂直子系统、13个水平子系统、15个管理子系统。可满足32人同时实训。其中一个管理间的设计采用上下双层楼板结构，中间由垂直主干连接。

产品结构：产品采用全钢结构，外覆钢板，钢板内嵌高密度实训安装板，建筑墙体采用上下件组装，构成每个组件后再进行总装。

钢结构工程模拟楼实物图

产品特点

特点1：它是一座有突破性结构形式的金属框架建筑。其优越的结构设计带来了全新的定制理念，采用设备间、管理间、工作区三者合一的模块式设计，灵活组装，包含一座建筑物的所有综合布线功能区域。

特点2：墙面在安装线槽或底盒时可以使用标准的工具和自攻螺丝进行固定，与真实墙面环境保持较高的一致性。

特点3：相对较轻的自重，具有较强的适应性，学校环境条件有限时，在一般的楼层上可进行安全的构建，不会产生建筑承重问题的安全隐患。

特点4：VCOM综合布线实训室的各大组成部分，在设计时全部以模组化进行构建，使各种易损部件可以轻易更换，减少后期实训教学成本。另外工程项目模拟建筑采用了标准化装拼结构，能轻易的拆卸和组装，甚至每个面板都能独立拆卸、维护。实训墙面安装位，我们采用了高密度安装孔，数量达到了行业同类产品2倍以上，最大化地模拟了线槽和底盒的现实安装环境。

特点5：钢结构墙面能承载多种安装设备（机柜、金属线槽、桥架、展示版等），并对机柜和设备的承载重量负载做了足够的冗余。

特点6：墙体内嵌有电源线路及管理间可安装辅助照明。管理间上下层均装有电源接口，形成完善的现实工程环境，使学生能直接通过工程项目实训模块的实习，就能全面体会真实的客户使用环境。

实训项目一览表

实训功能一览表
序号	教学类型	实训功能	实训场地	学时
1	工程项目实训实践教学	工程项目现场查看教学	钢结构工程项目模拟墙	1
2		工程图纸制作、方案讲解教学	课堂或电脑房	6
3		管槽路由安装施工实训	钢结构工程项目模拟墙垂直及水平路由	3
4		落地、挂墙机柜安装实训	钢结构工程项目模拟墙	1
5		主干及水平线缆布放实训	钢结构工程项目模拟墙路由管槽	2
6		数据配线架主干端接实训	模拟墙机柜	2
7		语音配线架主干端接实训	模拟墙机柜	2
8		工作区子系统安装实训	钢结构工程项目模拟墙工作区	2
9		现场性能认证测试	采用现场认证测试仪测试	2
10		验收教学	对现场安装情况进行检验	2
11		工程文档制作	课室或电脑机房	4
课时统计				27

3.7 综合布线工具箱（2010年国赛专用产品）

产品规格：长525mm，宽450mm，高190mm。外覆铝合金，内置海棉泡沫塑料，带有便提式把手，每个工具标有工具名称，方便识别。

产品配置：五对打线刀1个、单对打线刀1个、RJ接头3用压线钳2个、剥线刀2个、美工刀2把、活动扳手2把、牵引线1个、线槽剪刀1把、裁管刀1把、老虎钳1把、斜口钳1把、十字螺丝刀2把、一字螺丝刀1把、锯子1把、通断测试仪1个。

产品功能：满足综合布线实训安装需要。

3.8 综合布线实训配套工具

1、人字梯高1.5米高强度铝合金材质，可承重至少100公斤重量，折叠存放，移动方便。

2、电动起子充电式，可正反调整转速，方便携带。

3、材料存放架长2000*高1500*宽500全钢模块化组装结构，四层棚板，可根据需要上下调整棚板间距。

3.9 光纤熔接机

产品型号：VR 800

产品配置： 主机1台, 备用电极1对, 携带箱1个,电源线,使用手册本,专用切割刀1把, 冷却托盘。

产品说明：

同时观察X轴和Y轴方向光纤；放大倍数，可以看到纤芯；显示屏可以前后翻转，方便使用；自动检测光纤端面；自动校准熔接位置；自动选择最佳熔接程序；自动推算接续损耗；体积小、重量轻，携带方便；屏幕菜单提示，操作简单方便；电池和变换器合为一体，方便使用。

适用光纤：单模、多模石英光纤，光纤外径125µm（标准）,被覆盖层外径80-150µm，包层外径100-1000µm。最短切割长度：被覆盖层0.25mm以下：8-16mm；被覆盖层0.25-1mm：16mm 。

标准性能：平均接续损耗0.02dB同种单模/0.01dB同种多模(标准剪断法测量)。

典型熔接时间9秒,典型加热时间30秒（加热时间1—60秒可设定）。

熔接程序：12组工厂预置单模程序, 188组用户定义程序，用户可根据情况设置参数。

接续损耗存储：5000组接续结果。

加热器：内置加热器典型加热时间30秒。

外观尺寸：主机尺寸150（长）X150（宽）X60（高）mm

屏幕尺寸：5英寸LCD，主机重量3.52kg（含电源模块）

3.10 光纤工具箱

产品型号：VG0803：

产品配置：

剥皮钳 CFS-2、横向开缆刀、组合螺丝批、微型螺丝批、活动扳手、刀具LC-620、蛇头钳 C-C08、钢丝钳 KD-106、斜口钳 KD-426、尖嘴钳KD-216C、酒精泵CT-40、束管钳8PK-3002D、照明灯ZF2402、卷尺L16-35、镊子TS-02、开夫拉剪刀RCZ-527、记号笔、清洗球。

产品功能：满足室内室外光缆开缆所需工具，满足光纤熔接所需剥纤的需求。

3.11 实训室配套设备与材料

面板配线架双绞线

标准机柜模块 110配线架

水晶头屏蔽配线架室外光缆

3.12 实训室实训辅材

——管槽产品图片

PVC线槽	槽外角	槽内角	管直通
中小三通	明装线槽盒	PVC槽管	管接头
槽直角	槽三通	管夹	暗装线槽盒

四、实训项目和内容介绍

4.1 教学说明

VCOM综合布线实训室方案提供的是一套教学体系，不仅具有技能性的训练，更处处体现工程链路体系的设计理念，开创性的将标准的网络12U机柜整合进基本技能训练实训台，从基本技能训练教学开始，就着重了布线工程各个环节的训练，可以说VCOM综合布线实训室方案中的技能训练已经是一个简单的工程链路施工安装，摆脱了单一的打线、水晶头制作、跳线测试等简单的初级实训功能。

而VCOM工程项目实训模块的教学设置完全按照真实工程实施流程，从现场勘查--图纸制作--施工安装—测试验收—文档整理等细节，令学生从中学到不仅仅是单纯的施工安装，已经最大化的接近于现实工程项目的实施细节，全方位的锻炼学生的项目经验，做到实训后的能力与真实工程项目要求的无缝对接。

关于VCOM综合布线实训室详细实训功能请参照综合布线实训指导书，下面仅列出实训指导书实训实例之－－110语音配线架安装实训流程。

4.2 实训项目举例：110语音配线架实训项目

1、实训材料与设备

25对大对数双绞线，19英寸110语音配线架

2、实训工具

综合布线工具箱中的剥线钳、压线钳、110打线工具

3、实训环境

多功能综合布线实训台。

4、教学学时 2学时。

5、安装步骤

（1）将配线架固定到机柜合适位置；

（2）从机柜进线处开始整理电缆，电缆沿机柜两侧整理至配线架处，并留出大约25厘米的大对数电缆，用电工刀或剪刀把大对数电缆的外皮剥去，使用绑扎带固定好电缆，将电缆穿110语音配线架左右二侧的进线孔，摆放至配线架打线处；

1.把25对线固定在机柜上	2.用剥线器把大对数电缆外皮剥去	3.把线的外皮去掉
4.用剪刀把线撕裂绳剪掉	5. 把大对数分线原则进行分线	6.按主色进行整理

（3）25对线缆进行线序排线，首先进行主色分配，再进行配色分配，标准物分配原则如下述：

通信电缆色谱排列：

线缆主色为：白、红、黑、黄、紫

线缆配色为：蓝、橙、绿、棕、灰

一组线缆为25对，以色带来分组，一共有25组分别为：

（白蓝、白橙、白绿、白棕、白灰）

（红蓝、红橙、红绿、红棕、红灰）

（黑蓝、黑橙、黑绿、黑棕、黑灰）

（黄蓝、黄橙、黄绿、黄棕、黄灰）

（紫蓝、紫橙、紫绿、紫棕、紫灰）

1－25对线为第一小组，用白蓝相间的色带缠绕。

26－50对线为第二小组，用白橙相间的色带缠绕。

51－75对线为第三小组，用白绿相间的色带缠绕。

76－100对线为第四小组，用白棕相间的色带缠绕。

此100对线为1大组用白兰相间的色带把4小组缠绕在一起。

200对、300对、400对。。。。。。。。2400对依此类推。

（4）根据电缆色谱排列顺序，将对应颜色的线对逐一压入槽内，然后使用打线工具固定线对连接，同时将伸出槽位外多余的导线截断。

7.按主色排列	8.把配色排列并卡入相应位置	9.结合主色顺序把线卡入相应位置
10.卡好后的效果图	11.用准备好的单用打线刀逐条压入并打断多余的线（刀要与配线架垂直，刀口向外）	12.完成后的效果图

（5）当线对逐一压入槽内，再用五对打线刀，把110语音配线架的连接端子压入槽内，并贴上编号标签。

13.准备好五对打线刀和110配线架端子	14.把端子放入打线刀里	15.把端子垂直打入配线架里
16.110配线架端子有五个四对和一个五对的共25对	17.完成的效果图	18.完成后可以安装语音跳线

注：更多实训功能请参考VCOM综合布线实训指导书，本方案构建的实训室内教学功能以实训功能一览表为准。

五、配套服务和教学支持

5.1 师资培训

由广州市唯康通信技术有限公司安排的综合布线师资培训，每年举办两次，优先邀请建设VCOM综合布线实训室的各大院校专业老师参加。

5.2 工程师参与教学

在实训室建设初期，VCOM综合布线讲师将会配合学校专业老师使用综合布线实训室进行授课。

5.3 提供教材、课程标准、PPT电子教案、实验/实训指导书、示范录像支持

我司与番禺职业技术学院共同编写了《综合布线技术与工程》教材，由高等教育出版社出版，该书是国家十一五规划教材。

5.4 开展综合布线工程师职业资格培训认证

每年多次的综合布线工程师培训，针对的是在校学生和专业布线工程师，面对学生的培训将会选择在所属区域建设有VCOM综合布线实训室的学校进行。

国家职业资格证书发证单位：人力资源和社会保障部、工业和信息化部。

国家劳动局认证、VCOM公司综合布线管理员认证

5.5 教育部领导对我司设备给予了高度评价

我司教仪装备部总监陈兵为教育部职成司司长介绍我司2010年国赛产品

我司在2010年职业技能大赛中获得突出贡献奖

5.6 参加教育部教学改革/实训室建设论坛

5.7 成立校外实训基地

5.8 校企合作

番禺职业技术学院	广东轻工职业技术学院
东北林业大学	广州工商职业技术学院
广州铁路职业技术学院	广东科学技术职业学院
………

学校为提高学生专业技能、操作技能水平，切实增强学生的综合职业能力重要保证，加强学生校内、外实习和社会实践教学工作，与广州市唯康通信技术有限公司本着“优势互补、资源共享、共同促进、互利互惠”的原则，校企联合，加强学生顶岗实习和实训基地建设方面。

1、学校成立“网络技术专业人才教学指导委员会”邀请唯康派网络管理技术工程人员组成，共同参与学校计算机相关专业教学计划的修订和课程教学大纲及实训大纲的制定和修改。

2、学校聘请唯康有实践经验的工程技术人员作为学校的客座讲师和实训指导老师，并根据教学的需要到学校讲课或指导实训。

3、学校在唯康的指导下，使用唯康的网络产品，建立一个综合布线实训基地，作为学校的校内实训基地，学校悬挂“VCOM综合布线实训基地”铭牌，唯康在公司或工厂悬挂“XX学校实践教学基地”铭牌。

4、学校有权利向唯康推荐优秀毕业生，每年学生毕业前夕，应首先请唯康人事部门来校选聘毕业生。

5、唯康接纳学校的学生到企业进行实习和实训，条件许可时，学生可“顶岗实习”。实训内容由双方共同商定，学校派老师协助管理，唯康指定有实践经验的技术工程人员指导学生实训。实训结束后，由唯康出具学生实训鉴定意见。

6、学校可派出专业教师到企业学习。

六、综合布线实训室产品售后服务

6.1 货物的保修、维修服务

综合布线实训室主要设备：多功能综合布线实训操作台、钢结构模拟建筑、综合布线产品展示柜、中心设备间和管槽系统展示装置提供免费保修三年，终生维修。厂家在各省均设有售后服务处，提供12小时响应，24小时到达现场，48小时排除故障，如无法排除故障的设备提供同等备机使用。

6.2 对货物的安装、调试、验收及操作、培训计划等方面采取技术和组织措施方案

6.2.1 到货验收

1、我公司货物保证在包装两个侧面用不褪色的油漆和显而易见的中文字样做出标记，内容包括：箱（件）号、装运标志、毛重、尺码、净重、到货地址、收货人名称、货物名称、合同编号及“勿近潮湿”、“小心轻放”、“此边向上”等。

2、交货时，我公司将与买方对货物的质量、规格、性能、数量和重量等进行统一测试，并出具一份证明货物符合合同规定的检验证书。

6.2.2 培训说明

1、我公司将提供操作、运行、维护、修理的培训方案及相应必需的培训资料。由专业人员对此项目进行安装、调试；在工程结束后由双方派有关人员进行现场验收。

2、我公司将派出专业人员对买方的受训人员进行操作及维护的培训。在对贵校的对口专业的学生进行网络综合布线技术培训，培训结束对学生进行考核，考核成绩优秀者给予颁发VCOM综合布线工程师认证。

6.3 售后维修/服务点名称、电话，负责人员及地址

1、服务电话：400-600-4083 020-22832550（传真）

3、服务站点：广州市唯康通信技术有限公司

4、站点地址：广州天河区棠下科新路优可商务中心D幢2楼1单元

上一篇：云南东源煤电股份有限公司网络扩建技术方案

下一篇：XXX小区网络改造及综合布线方案

案例展示

玉溪二职中综合布线实训室方案
