网络布线改造及机房工程实施方案
目录
1.1.1网络综合布线改造
1. 原有的布线因结构不合理，线缆没有专门的配线管理设备，网线无标识，网络设备安装在开放式机架上，没有机柜保护。现有的网络布线机房需进行改造，
2. 在水平布线子系统设计中，数据水平线缆均采用超五类4对非屏蔽双绞线铜缆。
3. 工作区子系统设计中，设置数据信息点端口（信息插座），同时为保证用户的可扩充性，信息点留有足够余量。经统计共有六个房间，22个专网信息点，
4. 设备间子系统设计中，数据跳线不允许现场制作，采用厂家生产的成品。
5. 布线系统的所有设备、零部件必须有永久、易识别的标志，应为中文或中英文对照。
6. 布线系统中的MDF和IDF的位置以及线缆的路由布局必须合理。
7. 布线系统设计中要明确考虑各个部分的接地设计。
1.2.1机房改造

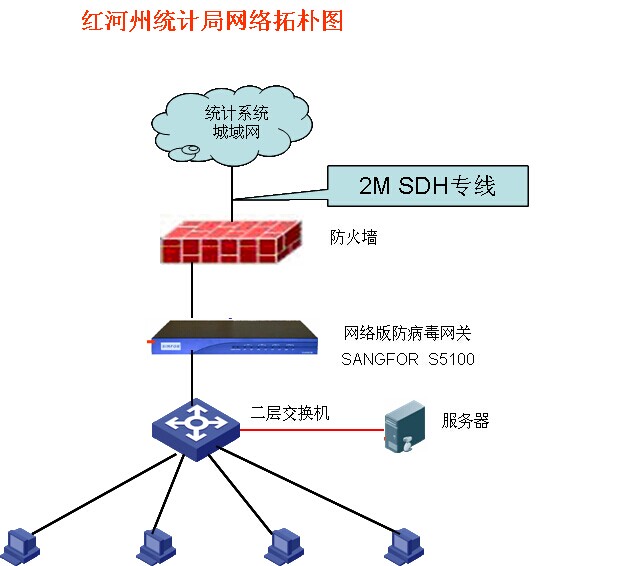

Ø 计算机设备包括服务器、网络交换机，防火墙，网络版防病毒网关等，要求用一个专业的服务器机柜进行保护。
Ø 由于这些设备进行数据的实时处理与实时传递，关系重大，所以对电源的质量与可靠性的要求最高。采用UPS不间断电源提供后备供电。
Ø 安装机房静电地板，采用30*3的铜排制作成3m×3m的网格，实现联合接地。
Ø 机房各设备用电回路电源线采用穿PVC管沿静电地板下布设。
根据结构化布线系统的设计思想，本设计方案包括：
Ø 工作区子系统――为用户提供一个即符合ISDN标准，又可满足高速数据传输的标准。每个工作区有一个面板，一个面板有2个信息点（数据和电话各半）。
Ø 水平子系统――将工作区引至设备子系统。
Ø 设备间子系统――采用跳线和光纤接续单元连接主机及网络设备。
本设计方案中，我公司选择5E类系统（既VCOM 超五类系统）来构建屏边县统计局综合布线系统 的通信及网络传输通道。
1.3.1VCOM 模块
VCOM模块可采用相应的MOU45E系列模块。
特性：
Ø 兼容的的超五类标识与图标。
Ø 性能超过ISO/IEC 11801 的超五类标准
Ø 支持T568A和T568B端接线序
Ø 与110型模块使用的面板兼容
Ø 免打线工具
Ø 通过产品监督检验中心认证。
1.3.3配线架
模块化配线架
特征：
Ø 兼容的的超五类标识与图标。
Ø 性能超过ISO/IEC 11801 的超五类标准
Ø 支持T568A和T568B端接线序
Ø 免打线工具
Ø 通过产品监督检验中心认证。
Ø 高密度的24、48
Ø 用于非屏蔽信息插座模块
Ø 可根据客户需求配置端口数量
1.3.4模块化跳线
特性：
Ø 性能超过超五类标准
Ø 使用线缆线径为标准24AWG
Ø 使用T568A/T568B通用线序
Ø 可选择UTP，FTP，S-FTP超五类线缆，长度自定
Ø 彩色护套，彩色线缆
1.3.5VCOM 线缆
UTP
Ø 高达100Mhz的可用带宽
Ø 减少插入损耗
Ø 性能满足千1000M以太网的要求。
Ø 通过产品监督检验中心认证
1.3.6面板
特性：
Ø 86×86（mm）标准国标尺寸
Ø 适用于数据，语音及多媒体应用
Ø 设嵌入式图标及标签位置，便于识别
Ø 多种卡座匹配，适用于不同接口模块
Ø 带防尘盖

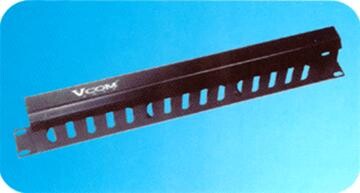

1.3.7理线架
特性：
Ø 高强度钢板制造。
深信服NGAF系列产品是一款以应用安全需求出发而设计的下一代应用防火墙。通过单次解析引擎真正做到将防火墙、VPN、入侵防御、服务器防护、病毒防护、内容过滤、流量控制等多种安全技术有机的融合到一起，提供多功能、高性能的电信级安全设备。
基于漏洞以及攻击行为的特征库，提供自动或手动升级方式。防御包括蠕虫、木马、后门、应用层DOS/DDOS、扫描、间谍软件、漏洞攻击、缓冲区溢出、协议异常、IPS逃逸攻击等。
基于流引擎查毒技术，可以针对HTTP、FTP、SMTP、POP3等协议进行查杀；可实时查杀大量文件型、网络型和混合型等各类病毒；并采用新一代虚拟脱壳和行为判断技术，准确查杀各种变种病毒、未知病毒
