楚雄市司法局办公楼信息化建设综合布线方案
来源：诚隆伟业 发布时间：2014/9/17 12:06:22 阅读次数：
楚雄市司法局办公楼
信
息
化
建
设综合布线方案
编写单位：云南诚隆伟业商贸有限公司
编写日期：2013年04月25日
目录
1、序言
我国加快了政府级部门的信息化进程，为了提高各种部门系统的整体工作效率，建设一个安全可靠的计算机网络综合管理信息系统，提供一个快速、高效、网络化的工作环境势在必行。
楚雄市司法局办公楼弱电系统是集有线无线网络系统、有线电视系统、语音系统、监控系统、安防系统的现代信息化建设系统。网络系统的建成能充分发挥各种信息设备的综合效益，并能形成包括多媒体信息在内的各种信息交换，为贵单位提供更加安全，高效率，快速的网络自动化的办公环境。随着信息技术的不断应用，新的办公模式在不断形成，如远程办公自动化、E-mall.数据库，CA认证，等许多网络商务办公及远程支持。
楚雄市司法局办公楼大约有120个网络点位,当今信息化建设需要主要以内网数据传输网络为主，主要分布在办公楼区域。弱电间为弱电系统的中心机房，多个分支点接入。整个建设方案设计的目的是建设一个集数据传输和备份、语音、有线电视、视频监控、安防于一体的高可靠、高安全、高性能的网络系统。
2、需求分析
2.1 应用需求
为了能够让公务人员从繁重的文字处理中解脱出来，用计算机信息系统交流和处理日常事务、构建公文系统、日常办公系统、档案系统、电子邮件系统等功能，且需要操作简单，适合政府部门使用，从而有效地提高工作效率。
2.2 网络流量的需求
要求网络有足够的吞吐量，保证信息高质量、高效率的传输。
2.3 网络安全需求
政府部门要求有完善的安全管理体制，能确保网络内部的安全可靠，防止来自外部和内部的入侵和非法访问，保证关键数据系统中信息的安全。
3、实施效益
l 提高政府在行政、服务和管理方面的效率
l 利用网络为公众社会提供优质的多元化服务
l 推动和加速整个社会的信息化发展
4、系统建设设计原则和指导思想
满足部门信息化的要求,为各类应用系统提供方便、快捷的信息通路；具有良好的性能，能够支持大容量和实时性的各类应用；能够可靠运行，具有较低的故障率和维护要求。提供网络安全机制，满足集团信息安全的要求，具有较高的性价比，未来升级扩展容易，保护用户投资；用户使用简单、维护容易，为用户提供良好的售后服务。
根据实际情况和具体环境，以及企事业单位方案一般建议，本方案设计注重于三个出发点:
第一、网络系统是基础，内部高速的数据交换必须顺应业务需求，网络的复杂性由信息系统管理人员承担，内部办公网必须与互联网物理隔离,对于使用者来说只需掌握用户应用界面即可；
第二、在进行网络结构规范化建设设计时，必须重点达到网络系统性能的提高、网络系统范围的扩展、升级以及网络系统的可管理性、安全性、基于高性能可扩展的网络结构；
第三、依据企事业单位方案的一般建议建成的网络应具有易维护的特点。
建设内部网络，要求我们在系统设计时考虑如下特点：
稳定可靠的网络 只有运行稳定的网络才是可靠的网络，而网络的可靠运行取决于诸多因素，如网络的设计，产品的可靠，而选择一个具有运营此类网络规模经验的网络合作厂商则更为重要。
高带宽 为了支持数据、语音、视频多媒体的传输能力，在技术上要达到当前的国际先进水平。要采用最先进的网络技术，以适应大量数据和多媒体信息的传输，既要满足目前的业务需求，又要充分考虑未来的发展。为此应选用高带宽的先进技术。
高应用性 办公网应用系统多种多样，承载的数据纷繁复杂，仅最基本的就包括数据、语音、视频三方面，这些繁杂的数据要求网络具有高应用性。
高安全性 办公网内部存储着有关单位安全、政策、机密等重要信息，这些信息直接关系到单位的业务和商业机密，一旦数据外泄或者受损，将带来不可估量的损失。因此必须在各个方面考虑周全，让黑客和病毒等不速之客无机可乘，保障单位内部各部门的信息安全。
易扩展的网络 系统要有可扩展性和可升级性，随着业务的增长和应用水平的提高，网络中的数据和信息流将按指数增长，需要网络有很好的可扩展性，并能随着技术的发展不断升级。易扩展不仅仅指设备端口的扩展，还指网络结构的易扩展性：即只有在网络结构设计合理的情况下，新的网络节点才能方便地加入已有网络；网络协议的易扩展：无论是选择第三层网络路由协议，还是规划第二层虚拟网的划分，都应注意其扩展能力。
QoS保证 随着网络中多媒体的应用越来越多，这类应用对服务质量的要求较高，本网络系统应能保证QoS，以支持这类应用。
易管理控制 网络系统应具有良好的可管理性，安全管理十分重要，要求使用统一的网管平台，能够实时对全网的运行进行监控，便于配置，杜绝安全隐患；同时能够通过日志来追查网络中的非法操作。
符合IP发展趋势的网络在当前任何一个提供服务的网络中，对IP的支持服务是最普遍的，而IP技术本身又处在发展变化中，如IpV6，IP QoS，IP Over SONET等等新兴的技术不断出现，系统必须跟紧IP发展的步伐，也就是必须选择处于IP发展领导地位的网络厂商。
信息安全隔离 信息化是世界科学技术和社会发展的大趋势，国民经济和社会对信息和信息系统的依赖性越来越大，加强信息安全保障工作的重要性日益凸现。党中央、国务院一贯高度重视信息安全问题强调要从国家安全、社会稳定、经济发展的高度去认识信息安全问题的极端重要性。
第二章 Vcom公司
1、关于唯康
|
广 州市唯康通信技术有限公司成立于2002年，位于国家软件产业基地广州天河软件园，是一家集产品研发、生产和销售、服务于一体的专业从事智能楼宇综合布线 系统和教学装置的集团化企业。生产基地位于东莞茶山及江西乐安，共有职工1100余人，固定资产7000多万元，年产值达4.8亿元。
VCOM品牌代表的不仅是企业形象、产品质量和服务水平，更代表唯康人执着信念、专业精神和远大追求。经过多年的不断发展和创新，VCOM已经成为综合布 线行业公认的最有价值民族品牌。2008年被评为“中国通信行业十佳名优品牌”、“质量信得过产品”和“中国著名品牌”。2009年广东省教育厅为 VCOM颁发“广东省中等职业技术学校技能大赛特别贡献奖”；2010年荣获“全国职业院校技能大赛企业突出贡献奖”；2011年荣获“2011广东省中 等职业学校教师信息化教学大赛突出贡献奖”……公司还先后获得了"广东民营高新企业"、"广州市高新企业"、"广州市计算机及网络产品检验协会成员"、" 广州市重合同守信用企业"、“广东省职业技术教育学会会员单位”等诸多称号。
公司凭借强大的研发团队和生产技术，开发了适合职业教育各类专业所需的教学实训装置以及性能优越的超五类非屏蔽综合布线系统、超五类屏蔽综合布线系统、六 类综合布线系统、增强型超五类综合布线系统、七类综合布线系统与智能楼宇弱电电缆系列产品。在2012年，VCOM更是研制生产了摄像机。VCOM摄像机采 用最新的点阵红外芯片，配置原装低照度1/3〞SONY CCD摄像机板与IR镜头，使画面效果无论在白天还是黑夜都显得更细腻。VCOM摄像机的成功问世，必将为安防监控注入了一股强而有力的新力量。VCOM 产品现相继通过了工信部邮电工业产品认证、国际ISO9001(2000)质量体系认证、美国UL认证、欧盟VDE认证和3C认证；其中超五类双屏蔽数据 线缆结构已经获得国家实用型专利。
在不断创新技术和创造社会财富的同时，唯康一直致力于综合布线技术人才的培养。公司在2003年建立起了国内第一家综合布线实训室，2006年在国内率先 推出了完整的综合布线实训室建设方案，并于2008年推出了第二代综合布线实训室和更多的教学实训装置。公司致力追求教学与真实工作环境的一体化，十多年 来与众多院校实施了联合开发综合布线技术教材、“订单式”人才培养等校企合作项目；协助中、高职以及本科院校建立融科研、教学、实训功能为一体的仿真教学 环境，为学生掌握各种技能，走进社会与企业实现"无缝"对接打下坚实的基础。
秉着合作共赢的理念，唯康在全国各地和国外设立分支机构和办事处，建立了完善的生产销售与服务体系，从而不断地提升VCOM品牌的市场影响力。凭借产品稳 定的品质、良好的信誉和连续多年取得优秀的市场成绩，唯康综合布线系统产品先在政府、军队、金融、医疗、校园、机场、港口、车站等各种行业中获得一致认 可。
唯康公司将通过更加细致的市场分析、更人性化的产品和不断提升的服务水平，努力为行业的发展和民族企业的崛起贡献自己的力量。
|
|
|
2、唯康资质
|
|
3、唯康文化
4、外贸机构
|
第三章 综合布线系统
1、综合布线设计原则
先进性：系统设计应采用技术成熟、性能先进的产品结构，保证办公大楼的智能化应用在10年内不落伍。
高速率：本方案全部采用千兆网络标准为依据实施设备和布线产品选型
专业性和规范性：系统设计应遵循国内外最新的行业规范，建成后应优于国际规范要求。 设计依据
智能化建筑具有多门学科互相融合，且高度集成房屋建筑、通信、计算机和自动化控制等各种新科技的大成，因此涉及范围及为广泛。工程建设项目必须按照相关的工程建设标准去具体实施。
总体一幢办公楼，运营商光纤接入弱电间中心机房，根据网络子系统点位的不同，用不同芯数的光纤连接至各个网络子系统，水平方向统一采用超五类双绞线连接至各个点位（包含IP监控系统布线）。部门设备统一由弱电间中心机房的一个出口通过光纤访问Internet，并且能够控制网络的可操作性和安全性。
3、主干系统设计
为使楚雄市司法局办公大楼网络清晰明了，方便后期维护，网络主干网的建设是这次网络建设的重中之重，我们对主干系统设计如下：
以弱点夹层弱电间中心机房为中心，建设覆盖整个建筑楼层的网络，中心机房设在弱点夹层，各楼层弱电间网络主干光纤统一汇至三个楼层各个弱点机房。
|
|
|

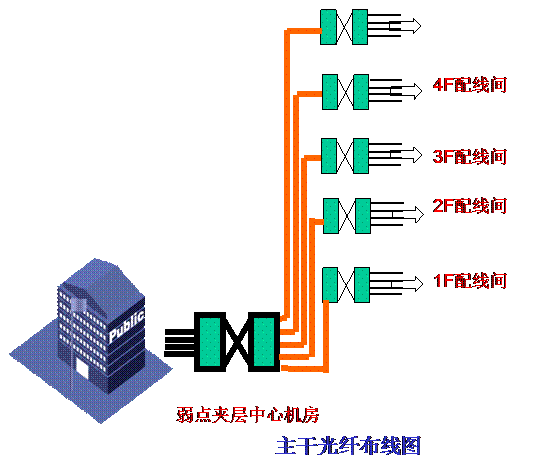

主干光纤布线图
|
|
弱点夹层中心机房
|
|
|
|
1F配线间
4层数据面板
|
|
2F配线间
5层数据面板
|
|
3F配线间
6层数据面板
|
|
4F配线间
7、8层数据面板
|

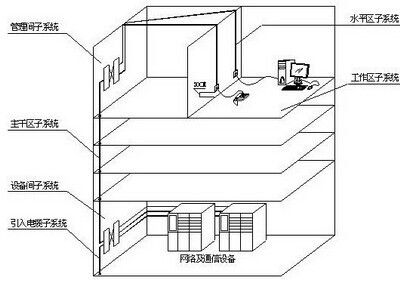

主干区子系统示意图
语音点位（布线使用标准电话线）汇聚在每层楼弱电间，通过大对数线缆直接上行至弱点夹层中心机房。
其中由于有线电视点位比较多，有线电视通过分支器（1F、2F和3F分别搁置多个分支器）即可实现需求。
4、工作区子系统设计
工作区从终端设备延伸到信息插座，是放置应用系统设备的地方，工作区终端设备通过跳线连接到信息插座。如下图所示。计算机终端通过RJ45跳线与数据信息插座连接，而电话机终端则通过RJ11跳线与语音信息插座连接，其中数据和语音信息插座均采用相同标准的模块，插座底盒距离装修地面30cm。信息插座也可以接入无线网桥，提供无线接入。

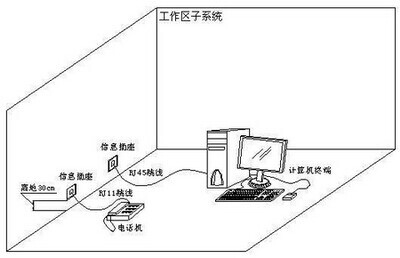

工作区子系统示意图
为了提高整个系统的灵活性，工作区信息插座统一选用超五类非屏蔽模块化插座，实现语音端口和数据端口之间的方便转换。工作区数据端口采用超五类RJ45模块化跳线，语音跳线采用手工制作的RJ11-RJ45跳线。
工作区安装结合平面图，在设计施工中分为墙面暗装（距地面高度300mm），柜台安装，地插座上安装（领导房间及会议室），抗静电高架地板下安装（专用机房），此外，在特殊的房间，工作区信息点安装根据现场情况而定。
水平子系统主要是实现信息插座和管理子系统，即中间配线架（IDF）间的连接。水平子系统为树形拓扑。在水平子系统中采用超五类双绞线。双绞线水平布线链路中，水平双绞线的最大长度均不超过90m。

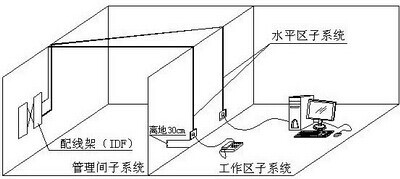

水平区子系统示意图本大楼的设备全部采用互连的方式，管理干线子系统和配线子系统的线缆。管理区为连通各个子系统提供连接手段。所有的网络设备和通讯设备都放置在各楼层的管理间内，水平区域信息点端口和网络通讯设备的交接也在设备间内完成。

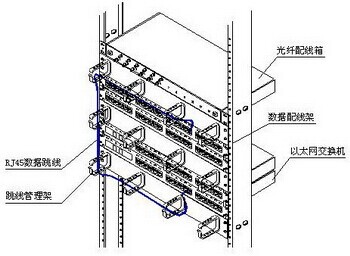

下图是管理间数据配线架的跳线连接方式：
管理间子系统示意图管理间水平铜缆的配线架全部采用超五类非屏蔽的RJ45模块化配线架；垂直主干数据配线架由24口机架式光纤配线箱组成，楼层主干光缆跳线采用LC接口；主干语音配线架采用语音110型50对机架式配线架。
为便于语音和数据的互换和扩展，所有接入楼层配线间的语音水平铜缆，在配线间均须首先接入超五类非屏蔽的RJ45模块化配线架后，再分别通过RJ45-RJ45或RJ11-110跳线连接至网络交换机或语音110主干配线架上；
管理间内数据配线架上的数据跳线，按照数据信息点满配；同样，语音110配线架上的语音跳线，按照语音信息点满配来跳转。从光分线盒至网络设备的光纤跳线，根据网络设备光纤口的数量和类型，按实际端口使用数量配备光纤跳线。
7、设备间子系统设计
设备间子系统设计由设备间中的电缆、连接器和相关支撑硬件组成，把公共系统（通讯系统，计算机系统和建筑自动化系统等）设备的各种不同设备互连起来。使用超五类双绞线将其连接。
8、网络中心机房设计
中心机房是用来放置大楼综合布线线缆和相关连接硬件及其应用系统的设备的场所。在设备间内，可把公共系统用的各种设备，如电信部门的中继线和公共系统设备（如PBX），互连起来。设备间还包括建筑物的入口区的设备或电气保护装置及其连接到符合要求的建筑物接地点。它相当于电话系统中站内的配线设备及电缆、导线连接部分。

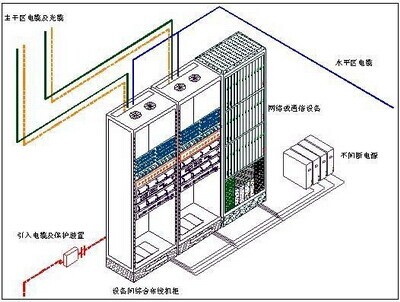

综合布线系统设备间架构示意图设备间的综合布线产品具有与管理间类似的配置，但主要集中了对数据光纤主干和语音铜缆主干的连接，设备间内的网络和通信设备是整个建筑物的核心设备。
大楼的主设备间位于大楼弱点夹层的网络信息中心机房；对管理间引入的主干线缆，信息点均在机房内采用标准机柜安装，机房内，均需设计并安装各机柜至垂直桥架的金属走线架。
网络信息中心机房也可以作为大楼的进线间，数据及语音电信运营商提供了的设备及线缆交割机房。各电信运营商的入户线路均沿大楼预留的桥架引至引入间，综合布线系统在引入间内分别提供相应的立柜式ODF光纤配线架（含托盘、尾纤、光纤适配器）和立柜式语音MDF配线架（含防雷保护单元）；从数据光纤配线架至网络设备的光纤跳线，根据网络设备光纤口的数量和类型，按实际情况配备。
9、防静电地板设计：（本部分属于机房装修部分）
活动地板在计算机房中是必不可少的。机房敷设活动地板主要有三个作用：
首先，在活动地板下形成隐蔽空间，可以在地板下隐蔽敷设电源线管、线槽、综合布线等以及一些电气设施（插座、插座箱等），使机房整洁而不致显得非常零乱；其次，由于敷设了活动地板，可在活动地板下形成空调送风静压箱，使送风均匀。此外，活动地板的抗静电功能也为计算机及网络设备的安全运行提供了保证。
活动地板的种类较多。根据板基材、材料不同可分为：铝合金、全钢、复合木质刨花板等。地板表面则粘贴抗静电贴面（有进口和国产的区别）。活动地板的不同选择直接影响机房的档次。不同质量的地板使用后，机房的效果大不一样。在本方案中采用沈飞全钢抗静电活动地板。沈飞全钢抗静电地板除满足了国家有关技术指标外，其板面稳定，防火性能好，也是较大的优点。采用沈飞地板我们可以加工带有塑料护口的走线地板和通风地板，以满足机房使用要求。
我们所选的国产抗静电活动地板，其产品质地精良，工艺先进，技术指标稳定，附件齐全，市场占有率高。其几何尺寸为600*600mm，厚度为35mm。
抗静电活动地板安装时，同时要求安装静电泄漏系统。铺设静电泄漏地网，通过静电泄漏干线和机房安全保护地的接地端子封在一起，将静电泄漏掉。
考虑到景东公安局办公大楼网络中心机房内机器分布较密集、散热量大、地板下线缆较多，故活动地板设计高度为0.30米。活动地板安装过程中，地板与墙面交界处，需精确切割下料。切割边需封胶处理后安装。地板安装后，用不锈钢踢脚板压边装饰。
活动地板安装一定要做到表面平整、接缝严密。这取决于两个方面：一是活动地板本身的精度，二是安装工艺和质量。

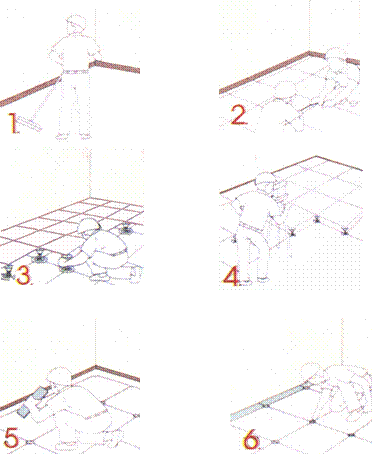

10、地板铺设施工工艺
在安装地板的过程中，地板与墙面交界处，需精确切割下料。切割边需封胶处理后安装。地板安装后，用不锈钢踢脚板压边装饰。
活动地板安装一定要做到表面平整、接缝严密。这取决于两个方面。一是活动地板本身的精度，二是安装工艺和质量。
在围护结构上尽量不留孔洞。若有孔洞如穿线管、线槽，则要作好封堵，要绝对保持围护结构的严密，解决防鼠问题。
地板的质量和地板的施工保证：
1. 地板平整度和尺寸精度高，以保证活动地板的整体抗震性。
2. 地板支架应一次冲压成型，避免底座和支腿焊接降低其抗震性。
3. 地板与墙面交接处应用柔性接触，采用减震橡胶垫作间隔。
4. 地板支架的连接处采用高强度弹性胶圈连接，减缓震动。
5．地板底座与地面，建议采用高强度弹性胶垫粘贴牢固减缓震动。
设备抗震动方面
计算机设备、精密空调、UPS、配电柜等设备，建议采用角钢支架做为底座，角钢支架用地脚镙栓与地面固定，并采用强力减震橡胶垫。
11、防雷设计：（本部分属于机房装修部分）
雷电的破坏力极大，以雷击中心1.5km-----2km范围内都可能产生危险过电压，损害线路上的设备。随着大量的数据设备和精密电子设备应用的范围日益广泛，雷电损害造成的事故有逐年上升的趋势。
本次拟保护的计算机机房主要应用于景东公安局办公大楼网络信息系统业务的正常进行、机房网络系统设备的安全运转和系统网络数据的安全存储，是各信息系统的心脏，直接关系到系统业务的顺利进行、关系到网络系统的稳定性和数据存储的安全性，以及通信系统的正常工作，其重要性是不言而喻的。
依据系统防雷的理论，我们将机房雷电防护系统分为：
电源系统（包括低压配电柜供电系统电源的三级保护）
地线系统（包括均压等电位连接系统）
为了保护机房内设备不受雷电损害或使雷击损害降到最低程度，必须采取综合防雷措施。综合防雷设计方案应包括两个方面：直接雷击的防护和感应雷击的防护，缺少任何一方面都是不完整的、有缺陷的和有潜在危险的。但一般建筑物顶部在土建时已安装有避雷措施进行保护，所以在本方案中不再考虑直击雷的防护部份。重点只考虑对机房感应雷的防护。
由于机房的电力供给是由大楼的低压配电柜引入的，因此，对于机房的电源系统的雷电防护，我们采取以下的防雷保护方案：
A、在大楼低压总配电柜系统电源进线端采取第一级防雷保护；
B、在UPS输入配电柜和机房市电配电箱处采取第二级防雷系统保护；
C、在机房内的重要核心设备（服务器、网络设备等设备）的电源输入端采取第三级电源防雷保护；
从目前情况来分析，机房配电线路存在有屏蔽不良的电力供电线路穿越各级防雷区，考虑到信息系统各种不同用电设备的耐过压的能力；同时，机房设备采用一套UPS电源集中供电，为机房内的负载提供安全可靠的供电运行方式，是机房信息系统各用电设备提供稳定、可靠和高质量的用电环境唯一的重要设备，并且是由市电供电输入机房的主要途径，所以我们将电源系统防护的重点放在对UPS电源的输入和输出端的保护上。
具体的防护措施为：在参考IEC1312的描述，在LPZOB区，虽然不会被直接雷击击中，但远端雷电闪击沿电力线传来雷电电磁脉冲的强度没有衰减，本区内的电磁场也没有减弱。
在三级防雷保护中，第一级防护为粗保护，选用大通流容量的避雷器对沿导线传来的直击雷进行防护，吸收90％的大能量雷电流；第二级为中级保护，选用浪涌电压雷电放电器，即半导体放电器，对雷电流进一步吸收；第三级为细保护，同样采用浪涌电压放电器，将残余的雷电流基本吸收，通过地线泻入大地。
防雷器的具体选型、主要参数及安装位置如下：
第一级电源保护： 在大楼低压总配电柜处安装一套法国西岱尔生产的DS100EG间隙放电器组成第一级保护。以抵御脉宽10×350mS波形，单相60KA雷害冲击，残压≤1.5KV，共一套。
DS100EG技术参数：
响应时间≤25ns；
雷电通流量≥60KA（雷电冲击电流波为10/350μs）；
残压峰值≤1.5KV；
第二级电源保护：在UPS电源输入端配电柜及机房市电配电箱处分别安装一套法国西岱尔生产的DS40限压型防雷器组成第二级保护。对第一级后续雷电流进一步进行有效的吸收，在第二级将第一级变量解耦后的4K伏残压降到1K伏，以抵御脉宽8×20mS波形，单相最大40KA雷害冲击，共一套。
HP220M-40-385/4技术参数：
响应时间≤25ns；
雷电通流量≥40KA（雷电冲击电流波为8/20μs）；
残压峰值≤1KV；
第三级电源保护：该防雷器安装于机房内重要设备用电端，如在机房内的服务器、网络设备等需要重点保护的核心设备电源输入端，第三级避雷器可将浪涌电压限制到1000伏以内，采用第三级电源细保护防雷器,安装在设备前端，对精密设备有极好的防护效果，共设计3套。
接地的目的有三个：
A、接地使整个电路系统中的所有单元电路都有一个公共的参考零电位，保证电路系统能稳定地干作。
B、防止外界电磁场的干扰。机壳接地可以使得由于静电感应而积累在机壳上的大量电荷通过大地泄放，否则这些电荷形成的高压可能引起设备内部的火花放电而造成干扰。另外，对于电路的屏蔽体，若选择合适的接地，也可获得良好的屏蔽效果。
C、保证安全工作。当发生雷电侵害时，接地系统是雷电流的主要泄放通道，可以避免雷电高压对设备和人员的伤害；
防雷接地是避雷技术最重要的环节，无论是防直击雷或感应雷，最终都是通过接地装置将入侵的雷电流泄入大地，从而保证设备和人身安全，如果接地系统做得不好，不但会引起设备故障，烧毁元器件，严重的还将危害工作人员的生命安全。
所以说：接地系统是机房建设工程成功的基础，也是抑制噪声防止干扰的主要方法。
等电位连接是当今世界防雷理论的前沿，是雷电防护前沿重要的技术措施。等电位理论的提出基于闪电观测的结果：闪电电流不是一个电压源而是一个电流源，严格讲是一个电流波。雷电的破坏力在于强大的电流特性而不在于放电时产生的高压，当雷电流在泄放的渠道上一旦冲击设备时，雷击也就发生了。如果在所有设备及管线、以及建筑物之间不存在电位差，雷电流的泄放渠道安装设计要求入地，设备防雷也就实现了。由此可见，彻底消除雷电引起的带有毁坏性的电位差，是设备防雷的重要技术措施，实现这一技术措施的手段就是等电位连接。
为了保证在雷击瞬间机房内的设备全部处在等电位状态。机房内应做等电位连接，安装均压等电为带。关于均压等电位带的实施，主要为在机房的静电地板下设均压等电位地线带，以30mm×3mm的紫铜带，在机房内分别形成网型（M型）结构的均压等电位带，且作好此带的绝缘支撑，最终以星型（S型）形式与机房的直流逻辑地线接通。机房内的金属门窗、机柜外壳、防雷接地、设备接地等所以接地均以最短的距离连接到均压环上。
另外机房UPS供电系统电源插座及信号地均在最近的距离内与均压等电位带相连，避免因设备间电势差而使设备损坏。
12、综合布线施工设计
对于布线系统来说，施工的难点主要在于如何解决好信息插座安装定位的问题。
一般说来，本工程中信息插座的安装大致分为三个类型：
墙面嵌入安装：
墙面嵌入安装是使用最普遍的一种安装方式,使用86型底盒(暗装于墙内),底盒下缘距装修后的地面300mm。
直接安装于家私上：
施工时管线敷设可经天花内敷设的水平的电缆桥架开始，经过线管（线管沿墙内、柱面及楼板找平层内暗埋敷设）至信息插座安装处，并可将信息插座直接安装于办公家私上，此方式的优点为成本最低，缺点是须与后期的装修方案紧密配合，灵活性差一些。
专用地插地面安装：
敞开办公区的信息点，由于没有固定的安装载体，且位置不能确定，需要经常移动，一般的安装方式不能满足要求，可采用专用地插安装的方式，地插采用金属地面弹起型，地盒内信息点不用时，保持封闭状态，不影响办公，且防尘防水，整齐、美观；需要连接时打开地插盖子即能正常使用。
信息插座的安装方式还可以找到其它安装方式，此处不再一一列举；业主可根据自身的实际使用情况及可能的功能需求，在保证系统使用性能的前提下，寻求比较好的解决方案，提高系统的性能价格比。
在安装工程开始以前应对交接间、设备间的建筑和环境条件进行检查，具备下列条件方可开工：
交接间、设备问、工作区土建工程已全部竣工。房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全；
房屋预留地槽、暗管、孔洞的位置、数量、尺寸均应符合设计要求；
对设备间铺设活动地板应专门检查，地板板块铺设严密坚固，每平方米水平允许偏差不应大于2mm，地板支柱牢固，活动地板防静电措施的接地应符合设计和产品说明要求；
交接间、设备间应提供可靠的施工电源和接地装置；
交接间、设备间的面积，环境温、湿度均应符合设计要求和相关规定。
器材检验的要求如下：
1）施工前，施工单位应对工程所用缆线器材规格、程式、数量、质量进行检查，无出厂检验证明材料者或与设计不符不得在工程中使用。
2）经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。
3）型材、管材与铁件的检验要求：
各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整、不得变形、断裂。
管材采用钢管、硬聚氯乙稀管时，其管身应光滑无伤痕，管孔无变形，孔径、壁厚应符合设计要求。
管道采用水泥管块时，应符合邮电部《通信管道工程施工及验收技术规范》(YDJ39—90)中相关规定。
各种铁件的材质、规格均应符合质量标准，不得有歪斜、扭 曲、飞刺、断裂或破损。
铁件的表面处理和镀层应均匀完整、表面光洁、无脱落、气泡等缺陷。
4）缆线的检验要求：
工程使用的对绞电缆和光缆规格、形式应符合设计的规定和合同要求。
电缆所附标志、标签内容应齐全、清晰。
电缆外护套须完整无损，电缆应附有出厂质量检验合格证。如用户要求，应附有本批量电缆的电气性能检验报告。
电缆的电气性能应从本批量电缆的任意三盘中截出100米长度进行抽样测试。
剥开线缆头，有A，B端要求的要识别端别，在缆线外端应标出类别和序号。
光缆开盘后应先检查光缆外表有无损伤，光缆端头封装是否良好。
综合布线系统工程采用62．5／125µm或50／125µm多模渐变折射率光纤光缆和单模光纤光缆时，现场检验应测试光纤衰减常数和光纤长度。
衰减测试：宜采用光时域反射仪(OTDR)进行测试。测试结果如超出标准或与出厂测试数值相差太大，应用光功率计测试，并加以比较，断定是测试误差还是光纤本身衰减过大。
长度测试：要求对每根光纤进行测试，测试结果应一致。如果在同一盘光缆中，光纤长度差异较大，则应从另一端进行测试。或做通光检查以判定是否有断纤现象存在。
5）光纤跳线检验应符合下列规定：
光纤跳线应具有经过防火处理的光纤保护包皮，两端的活动连接器(活接头)端面应装配有合适的保护盖帽；
每根光纤跳软纤中光纤的类型应有明显的标记，选用应符合设计要求。
6）接插件的检验：
接线排和信息插座及其他接插件的塑料材质应具有阻燃性。
保安接线排的保安单元过压、过流保护各项指标应符合邮电部有关规定。
光纤插座的连接器使用型号和数量、位置应与设计相符。
光纤插座面板应有发射(TX)和接收(RX)明显标志。
7）配线设备的使用应符合下列规定：
电缆交接设备的型号、规格应符合设计要求。
光、电缆交接设备的编排及标志名称与设计相符。各类标志名称应统一，标志位置正确，清晰。
1）布线安全要求
参加施工的人员应遵守以下几点：
穿着合适的衣服；
使用安全的工具；
保证工作区的安全；
制定施工安全措施。
2）线缆布放的一般要求
线缆布放前应核对规格、程式、路由及位置是否与设计规定相符合；
布放的线缆应平直，不得产生扭绞、打圈等现象，不应受到外力挤压和损伤；
在布放前，线缆两端应贴有标签，标明起始和终端位置以及信息点的标号，标签书写应清晰、端正和正确；
信号电缆、电源线、双绞线缆、光缆及建筑物内其它弱电线缆应分离布放；
布放线缆应有冗余。在二级交接间、设备间双绞电缆预留长度一般为3-6m，工作区为0.3-0.6m，特殊要求的应按设计要求预留；
布放线缆，在牵引过程中吊挂线缆的支点相隔检举不应大于1.5m；
线缆布放过程中为避免受力和扭曲，应制作合格的牵引端头。如果采用机械牵引，应根据线缆布放环境、牵引的长度、牵引张力等因素选用集中牵引或分散牵引等方式。
3）放线
a.从线缆箱中拉线：
除去塑料塞；
通过出线孔拉出数米的线缆；
拉出所要求长度的线缆，割断它，将线缆滑回到槽中去，留数厘米伸出在外面；
重新插上塞子以固定线缆。
b.线缆处理（剥线）：
使用斜口钳在塑料外衣上切开“1”字型长的缝；
找出尼龙的扯绳；
将电缆紧握在一只手中，用尖嘴钳夹紧尼龙扯绳的一端，并把它从线缆的一端拉开，拉的长度根据需要而定；
割去无用的电缆外衣。（另外一种方法是利用切环器剥开电缆。）
4）线缆牵引
用一条拉线将线缆牵引穿入墙壁管道、吊顶和地板管道称为线缆牵引。在施工中，应使拉线和线缆的连接点尽量平滑，所以要采用电工胶带在连接点外面紧紧的缠绕，以保证平滑和牢靠。
a.牵引多条4对超五类非屏蔽双绞线：
将多条线缆聚集成一束，并使它们的末端对齐；
用电工胶带紧绕在线缆束外面，在末端外绕长5-6cm；
将拉绳穿过电工带缠好的线缆，并打好结。
b.如果在拉线缆过程中，连接点散开了，则要收回线缆和拉线重新制作更牢靠固定连接：
除去一些绝缘层暴露出5cm的裸线；
将裸线分成两条；
将两束导线互相缠绕起来形成环；
将拉绳穿过此环，并打结，然后将电工带缠到连接点周围，要缠得结实和平滑。
5）建筑物水平线缆布线
索取施工图纸，确定布线路由；
沿着所设计的路由（即在电缆桥架槽体内），打开吊顶，用双手推开每块镶板；
将多个线缆箱并排放在一起，并使出线口向上；
加标注，纸箱上可直接写标注，线缆的标注写在线缆末端，贴上标签；
将合适长度的牵引线连接到一个带卷上；
从离配线间最远的一端开始，将线缆的末端（捆在一起）沿着电缆桥架牵引经过吊顶走廊的末端；
移动梯子将拉线投向吊顶的下一孔，直到绳子到达走廊的末端；
将每2个箱子中的线缆拉出形成“对”，用胶带捆扎好；
将拉绳穿过3个用带子缠绕好的线缆对，绳子结成一个环，再用带子将三对线缆与绳子捆紧；
回到拉绳的另一端，人工牵引拉绳。所有的6条线缆（3对）将自动从线箱中拉出并经过电缆桥架牵引到配线间；
对下一组线缆（另外3对）重复第“h”步的操作；
继续将剩下的线缆组增加到拉绳上，每次牵引它们向前，直到走廊末端，再继续牵引这些线缆一直到达配线间连接处。
当线缆在吊顶内布完后，还要通过墙壁或墙柱的管道将线缆向下引至信息插座安装孔。将双绞线用胶带缠绕成紧密的一组，将其末端送入预埋在墙壁中的PVC圆管内并把它往下压，直到在插座孔处露出25-30mm即可。
12、光纤敷设
1）光纤布线过程
首先光纤的纤芯是石英玻璃的，极易弄断，因此在施工弯曲时决不允许超过最小的弯曲半径。其次光纤的抗拉强度比电缆小，因此在操作光缆时，不允许超过各种类型光缆抗拉强度。在光缆敷设好以后，在设备间和楼层配线间，将光缆捆接在一起，然后才进行光纤连接。可以利用光纤端接装置（OUT）、光纤耦合器、光纤连接器面板来建立模组化的连接。当辐射光缆工作完成后及光纤交连和在应有的位置上建立互连模组以后，就可以将光纤连接器加到光纤末端上，并建立光纤连接。最后，通过性能测试来检验整体通道的有效性，并为所有连接加上标签。
2）光纤敷设前的准备
a.光缆的检验要求
工程所用的光缆规格、型号、数量应符合设计的规定和合同要求；
光纤所附标记、标签内容应齐全和清晰；
光缆外护套须完整无损，光缆应有出厂质量检验合格证；
光缆开盘后，应先检查光缆外观无损伤，光缆端头封装是否良好；
光纤跳线检验应符合下列规定：具有经过防火处理的光纤保护包皮，两端的活动连接器端面应装配有合适的保护盖帽，每根光纤接插线的光纤类型应有明显的标记，应符合设计要求。
b.配线设备的使用应符合的规定
光缆交接设备的型号、规格应符合设计要求；
光缆交接设备的编排及标记名称，应与设计相符，各类标记名称应统一，标记位置应正确、清晰。
3）光纤布放的要求
布放光缆应平直，不得产生扭绞、打圈等现象，不应受到外力挤压和损伤。光缆布放前，其两端应贴有标签，以表明起始和终端位置。标签应书写清晰、端正和正确。最好以直线方式敷设光缆。如有拐弯，光缆的弯曲半径在静止状态时至少应为光缆外径的10倍，在施工过程中至少应为20倍。
4）光纤布放的要求
本项目的光纤布放是敷设光纤的备用线路，需要通过预埋的管道、吊顶或地槽进行敷设，敷设要求如下：
沿着所建议的光纤敷设路径进行线缆敷设；
利用工具切去一段光纤的外护套，并由一端开始的0.3m处环切光缆的外护套，然后除去外护套；
将光纤及加固芯切去并掩没在外护套中，只留下纱线，对需敷设的每条光缆重复此过程；
将纱线与带子扭绞在一起；
用胶布紧紧地将长20cm范围的光缆护套缠住；
将纱线馈送到合适的夹子中去，直到被带子缠绕的护套全塞入夹子中为止；
将带子绕在夹子和光缆上，将光缆牵引到所需的地方，并留下足够长的光缆供后续处理用。
13、设备的安装要求
1）机架安装要求：
机架安装完毕后，水平、垂直度应符合厂家规定。如无厂家规定时，垂直偏差度不应大于3mm。
机架上的各种零件不得脱落或碰坏。漆面如有脱落应予以补漆，各种标志完整清晰。
机架的安装应牢固，应按施工图的防震要求进行加固。
安装机架面板，架前应留有1．5m空间，机架背面离墙距离应大于0．8m，以便于安装和施工。
壁挂式机框底距地面宜为300—800mm。
2）配线设备机架安装：
采用下走线方式时，架底位置应与电缆上线孔相对应。
各直列垂直倾斜误差不应大于3mm，底座水平误差每平方米不应大于2mm。
接线端子各种标志应齐全。
交接箱或暗线箱宜暗设在墙体内。．预留墙洞安装，箱底高出地面宜为500—1000mm。
3）信息插座安装：
安装在活动地板或地面上，应固定在接线盒内，插座面板有直立和水平等形式；接线盒盖可开启，并应严密防水、防尘。接线盒盖应与地面平齐。
安装在墙体上，宜高出地面300mm，如地面采用活动地板时，应加上活动地板内净高尺寸。
信息插座底座的固定方法以施工线场条件而定，宜采用扩张螺钉、射钉等方式。
固定螺丝需拧紧，不应产生松动现象。
信息插座应有固定的打印标签，以颜色、图形、文字表示所接终端设备类型。
安装位置应符合设计要求。
1）超五类24口模块化配线架的端接
在端接线对之前，首先要整理线缆。用带子将线缆缠绕在配线架的导入边缘上，最好是将线缆缠绕固定在垂直通道的挂架上，这可保证在线缆移动期间避免线对的变形；
从右到左穿过线缆，并按背面数字的顺序端接线缆；
对每条线缆，切去所需长度的外皮，以便进行线对的端接；
对于每一组连接块，设置线缆通过末端的保持器（或用扎带扎紧），这使得线对在线缆移动时不变形；
当弯曲线对时，要保持合适的张力，以防毁坏单个的线对；
对捻必需正确地安置到连接块的分开点上，这对于保证线缆的传输性能是很重要的；
开始把线对按顺序依次放到配线架背面的索引条中，从右到左的色码依次为紫、紫/白、橙、橙/白、绿、绿/白、蓝、蓝/白；
用手指将线对轻压到索引条的夹中，使用打线工具将线对压入配线模块并将伸出的导线头切断，然后用锥形钩清除切下的碎线头；
将标签插到配线模块中，以标示此区域。
2）110型接插式配线架的端接
第1个110配线架上要端接的100对线牵拉到位，每个配线槽中放25对双绞线。左边的线缆端接在配线架的左半部分，右边的线缆端接在配线架的右半部分。
在配线板的内边缘处将松弛的线缆捆起来，保证单条的线缆不会滑出配线板槽，避免线缆束的松弛和不整齐。
在配线板边缘处的每条线缆上标记一个新线的位置。这有利于下一步在配线板的边缘处准确地剥去线缆的外衣。
拆开线缆束并握紧住，在每条线缆的标记处划痕，然后将刻好痕的线缆束放回去，为盖上110配线板做准备。
用螺钉安装110配线架，并开始进行端接（从第一条线缆开始）；
在刻痕处外最少15cm处切割线缆，并将刻痕的外套滑掉；
沿着110配线架的边缘将25对导线拉进前面的线槽中；
拉紧并弯曲每一线对使其进入到索引条的位置中去，用索引条上的高齿将一对导线分开，在索引条最终弯曲处提供适当的压力使线对的变形最小。
当上面两个索引条的线对安放好，并使其就位及切割后，再进行下面两个索引条的线对安置。在所有4个索引条都就位后，再安装110连接模块。
3）信息插座的端接
信息插座分为单孔和双孔，每孔都有一个8位/8路插针。这种插座的高性能、小尺寸及模块化特点，为设计综合布线提供了灵活性。它采用了标明多种不同颜色电缆所连接的终端，保证了快速、准确的安装。
从信息插座底盒孔中将双绞电缆拉出约20-30cm；
用环切器或斜口钳从双绞电缆剥除10cm的外护套；
取出信息模块，根据模块的色标分别把双绞线的4对线缆压到合适的插槽中；
使用打线工具把线缆压入插槽中，并切断伸出的余缆；
将制作好的信息模块扣入信息面板上，注意模块的上下方向；
将装有信息模块的面板放到墙上，用螺钉固定在底盒上；
为信息插座标上标签，标明所接终端类型和序号。
4）光纤的端接
光缆接续的内容包括：光纤接续；金属护层；加强芯的连接；接头损耗的测量。
光缆接续前工艺要求：
核对光缆程式、接头位置并预留足够长度。
核对光缆的端别，核对光纤并作永久性标记。
检查质量合格后方可进行接续。
严禁用刀片去除一次涂层或用火焰法操作。
采用专用清洁剂去除填充物，严禁用汽油清洁。
开剥光缆外护层，不得损伤光纤。
认真执行操作工艺要求。
光纤接续采用熔接法，光缆接头应配有单独的接头护套。
余纤在光缆接头盒式中盘绕方向应一致。纤盘的曲率半径符合技术要求。
护套连接要符合技术要求。光缆加强芯的连接应根据接头盒式的结构夹紧、夹牢，并能承受与光缆同样的拉力。
每根光缆在1310nm和1550nm波长的最大接头损耗不超过0.1dB。
光缆接头盒及封装：
采用机构性能优良，具有防潮、防水性能的光缆接头盒，并符合中国通信行业标准YD/T814-1996《光缆接头盒》的规定。
接头盒封装应严格按工艺要求进行。套管内应装防潮剂和接头责任卡。
其它要求：
应备有备用光缆并装在光缆接头盒的托盘上，放在托盘上的光纤不应产生微弯曲损耗。
在所有光缆需要分歧或分配出与单独终端单元相连的光纤接头，应使用接头盒保护。
接头盒应为光缆接头提供一个密闭的、防潮的环境。接头盒应能重新进入，以便维修和满足其它工作要求。
